Komponenttien tunnistaminen

Vastuksen yleismerkit. Alempaa merkkiä käytetään lähinnä jenkkiläisissä kytkentäkaavioissa.

 Kuvahaun tulos haulle vastus

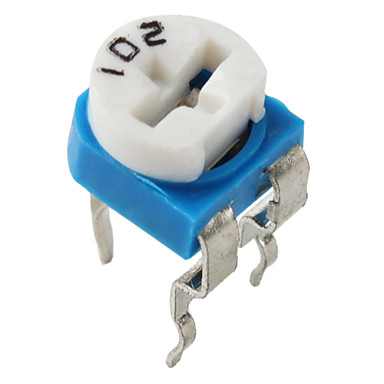

Säätövastuksen yleismerkki.
Kuvahaun tulos haulle säätövastus


LDR

 Kuvahaun tulos haulle ldr

Keraaminen kondensaattori

 Kuvahaun tulos haulle keraaminen kondensaattori


Elektrolyytti Kondensaattori

Kuvahaun tulos haulle elektrolyyttikondensaattori


Kaiutin
Kuvahaun tulos haulle kaiutin






Valodiodi eli LED

 Kuvahaun tulos haulle led



Diodin yleismerkki. Kuvassa kolme erilaista piirrosmerkkiä. Samoja piirtotapoja sovelletaan myös muihin diodeihin.
Kuvahaun tulos haulle diodi

Jänniteregulaattori

 Kuvahaun tulos haulle jänniteregulaattori





Operaatiovahvistin

 Kuvahaun tulos haulle operaatiovahvistin





NPN-transistori. Kaksi vaihtoehtoista piirrosmerkkiä.
Kuvahaun tulos haulle npn transistori

Kuvahaun tulos haulle 555 ajastinpiiri

 555 ajastinpiiri








Kuvahaun tulos haulle jännitemittariJännitemittari
Kuvahaun tulos haulle virtamittariVirtamittari
Kuvahaun tulos haulle oskilloskooppiOskolliskooppi
